Pensar más allá

Mucha gente mira el kit Sintratec y cree que el volumen de construcción es demasiado pequeño para su aplicación. Es cierto que el volumen de construcción recomendado de 90 x 90 x 110 mm sería demasiado pequeño para imprimir muchos tipos de piezas altas. Sin embargo, todavía hay formas de imprimir piezas grandes en el kit Sintratec .

Un método es dividir su pieza en piezas que puedan caber dentro de los parámetros de volumen de construcción del kit Sintratec y ensamblarlas después. Al hacer esto, podrá obtener la resistencia y el detalle de las piezas impresas SLS, en un tamaño que se ajuste a sus necesidades.

Diseñamos un bloque de muestra para mostrar los diferentes métodos de ensamblaje de piezas grandes. Este bloque lo tiene todo: pasadores, pasadores, elementos de enclavamiento y pernos.

Patas

Puede unir las piezas para lograr una unión permanente presionando pasadores (a veces llamados pasadores de resorte) o clavijas en los orificios de las dos mitades. Estos pasadores vienen en tamaños y longitudes convenientes para adaptarse a todo tipo de geometrías. Nuestro bloque de muestra muestra pasadores de 1 pulgada con diámetros de 1/4, 3/16, 1/8 y 1/16 de pulgada. Los orificios para las clavijas deben tener un tamaño inferior a unos pocos miles de pulgadas para lograr un ajuste de fuerza adecuado. Los pasadores guía son más fuertes que los pasadores elásticos para cargas de corte, pero los pasadores elásticos son más baratos y pueden caber en una banda de tolerancia más grande. Tenga esto en cuenta al elegir el tipo de tacos que mejor se adapten a su aplicación.

También puede diseñar elementos entrelazados que se basen en un epoxi de dos componentes para formar una unión fuerte y permanente. Estos pueden ser chaveteros, brazos de bloqueo, ajustes a presión y funciones de ajuste a presión. Nuestro bloque muestra características de ajuste a presión macho y hembra impresas en la pieza.

Si desea unir dos piezas de una manera menos permanente, puede atornillarlas. Si bien puede enhebrar directamente en el nailon, recomendamos utilizar inserciones de latón termoasentadas. Estos se pueden presionar con una plancha caliente para proporcionar hilos fuertes y suaves en la pieza. Están disponibles para la mayoría de los tamaños estándar. Si su pieza puede acomodar un orificio pasante en ambas mitades, puede usar un pasador de horquilla, un pasador de chaveta o un pasador de liberación rápida para una solución no permanente diferente.

impresión de 2 piezas

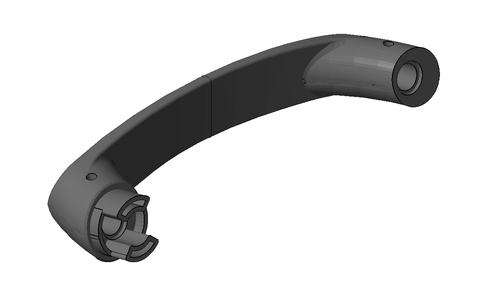

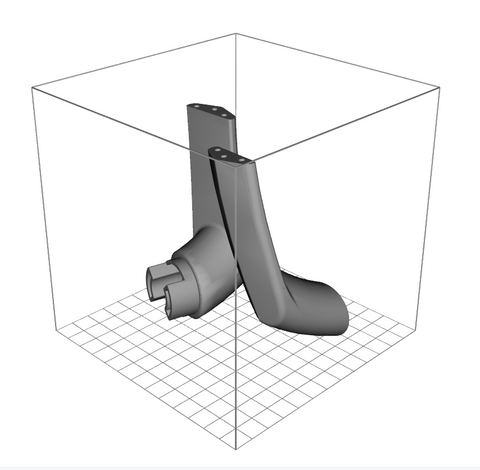

Un gran ejemplo de una pieza que es demasiado grande para caber en el volumen de construcción del kit Sintratec es esta manija de puerta. La manija de la puerta tiene 208 mm de largo, demasiado grande para que el kit Sintratec se imprima como una sola pieza sin importar su orientación en la cámara de construcción . Esta manija de puerta se partió hábilmente por la mitad para formar dos piezas de aproximadamente 104 mm de largo cada una. Se cortaron 3 orificios en cada lado para presionar los pasadores giratorios de 1/16 de pulgada de diámetro para el ensamblaje. Estas mitades se imprimieron verticalmente en el kit Sintratec y había suficiente espacio para imprimir 2 manijas de puertas completas.

pieza terminada

Una vez ensamblado, todo el componente era resistente y duradero, sin añadir demasiado peso ni coste.
